HW FMC 150

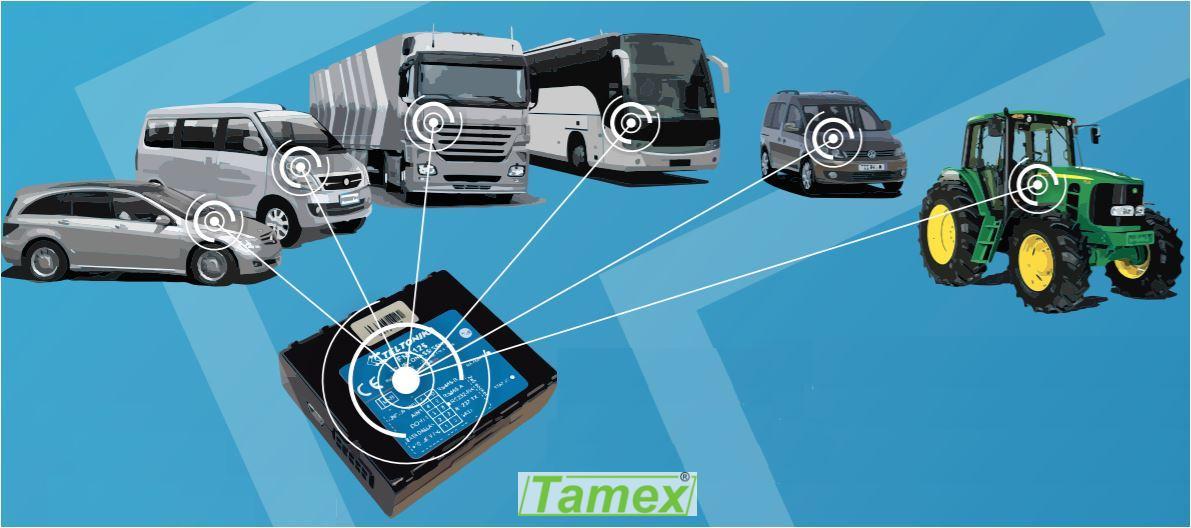

Zariadenie typu FMA11 patrí medzi cenovo výhodné a technicky najprofesionálnejšie hardvérové riešenia na monitorovanie polohy a prevádzky osobných a dodávkových motorových vozidiel. Jeho konštrukčné riešenie ale nevylučuje ani nasadenie v nákladných motorových vozidlách, autobusoch a mechanizačných prostriedkoch. Monitorovacie zariadenie typu FM1 je vybavené s GSM modemom a kombinovaným interným alebo externým GLONASS / GPS / GALILEO satelitným prijímačom. Okrem polohy a rýchlosti môže zaznamenáva aj prevádzkové dáta z CAN zbernice motorového vozidla alebo mechanizačného prostriedku prostredníctvom externého modulu LV CAN2 alebo LV CAN3. Snímanie prevádzkových dát z CAN zbernice môže byť aj bezkontaktné prostredníctvom modulu S-CAN. V prípade straty spojenia je schopné uchovať až 8.000 záznamov. Okrem zapaľovania je schopné sledovať a zaznamenávať 2 digitálne (0/1) a 1 analógový vstup a v prípade detekcie zmeny stavu odoslať dátovú alebo SMS správu. Okrem toho je schopné riadiť až 2 digitálne (0/1) výstupy. Vďaka technológii 1-Wire® podporuje identifikáciu vodičov pomocou bezkontaktných Dallas čIpov. Môže byť dodávané bez, alebo s internou dobíjateľnou záložnou Li-ion batériou o kapacite 170mAh. Okrem toho má v sebe zaintegrovanú funkciu záznamu GREEN Driving a detekciu deaktivácie GPS.

Základné funkcie

• Lokalizácia v reálnom čase GLONASS / GPS satelitným prijímačom

• Monitorovanie a záznam polohy, času, rýchlosti, prejdenej dráhy, smeru jazdy (uhla), zapaľovania a ďalších digitálnych a analógových vstupov

• Komunikácia so serverom cez mobilnú dátovú GPRS sieť (TCP alebo UDP protokol)

• Vyvolanie udalosti v prípade detekcie zmeny na digitálnych vstupov alebo v prípade detekcie zmeny na snímači zrýchlenia (GPRS alebo SMS notifikácia)

• Vyvolanie zmeny na digitálnom výstupe (ovládanie relé spínačov)

• Geofencing - 5 nastaviteľných oblastí (štvorec/kruh) v rámci sledovania vstupov a výstupov

• Úsporný režim (šetrenie autobatérie)

• FOTA aktualizácia firmwaru cez GPRS

• Snímanie  otrasu, nárazu, zmeny smeru pohybu ...

• Identifikácia vodičov technológiou 1-Wire® (ID DALLAS kľúčom)

• Prenos dát z CAN rozhrania vozidla (spotreba, otáčky motora, rýchlosť,  teplota chladiacej kvapaliny ...) prostredníctvom externého modulom L2CAN alebo L3CAN, ktoré ich snímajú priamo, alebo nepriamo cez S-CAN modul

• Možnosť prepojenie s externými zariadeniami cez dátové rozhranie RS232/RS485 (GARMIN FMI, RFID čítačka, plavák na meranie stavu paliva v nádrži, ...) pri vyššej verzii FM1 (potrebné definovať pri objednávaní)

Technická špecifikácia

GSM

• Quad-band 900/1800 MHz; 850/1900 MHz

• GPRS Multi-Slot Class 12(up to 240 kbps)

• GPRS Mobile Station Class B

• SMS (text/data)

GNSS

• Tracking: 33/ 99 acquisition channels

• -165 dBM sensitivity

• Hot start <1s

• Warm Start < 25s

• Cold start < 35s

• NMEA-183 protocol

• GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS

• Accuracy < 3m

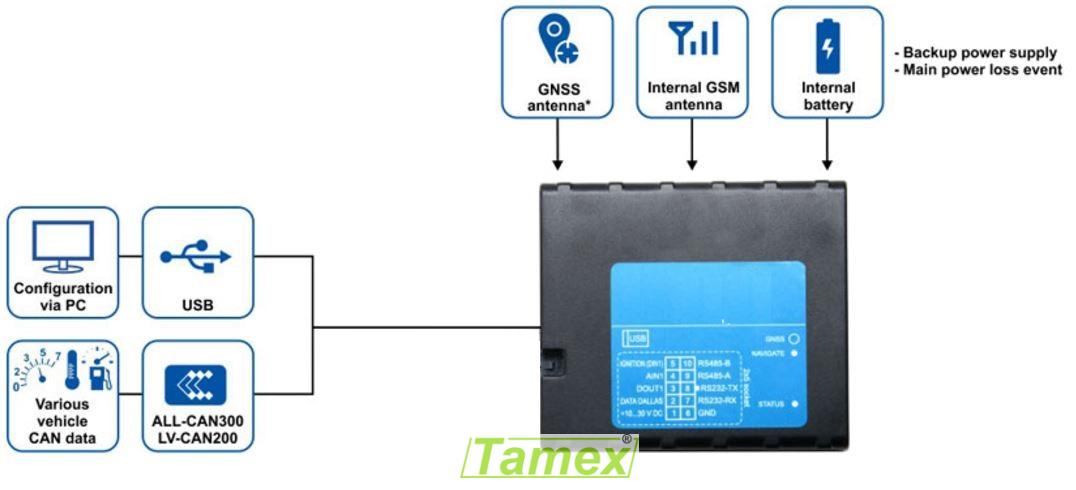

INTERFACE

• 1 Digital Input Reserved for Ignition Status Monitoring

• 2 Digital Inputs

• 1 Analog Input (10V or 30V range)

• 2 Digital Open-collector Outputs (connecting external relays, LED, buzzers etc.)

• 1Wire® temperature sensor

• 1Wire® iButton

• Motion sensor

• Power supply (+10…+30) V DC

• Internal high gain GSM antenna

• Internal high gain GNSS antenna

• Dimensions: L(65mm)xW(56,6mm)xH(18,9mm)

• 2 Status LEDs

• USB Port

TECHNOLOGY

• GNSS

• GPRS

• SMS

HARDWARE

• Internal GSM antenna

• Internal GNSS antenna

• DIN – digital input – 3

• AIN - analog input – 1

• DOUT – 2

• 1-Wire® – 1

• Accelerometer

• IP41

• 1MB memory

• 10 - 30V

• Overvoltage protection

• 1x SIM Card

• USB 2.0 Interface

FIRMWARE

• LV CAN2 support

• LV CAN3 support

• Ignition detection

• Geo-fence

• Sleep/Deep sleep

• Overspeeding detection

• FOTA

• Remote Log

• GPRS commands

• RFID 1-Wire®

• iButton 1-Wire®

• 1-Wire®

• Immobilizer

• Green driving

• Fuel monitoring LLS (analog)

• Jamming detection

• NTP time synch.

• SMS event

• Odometer

• Trip detection

• Integrated scenarios

• Remote configuration over SMS

• Offline tracking

• Auto Geofencing

S-CAN modul na bezkontaktné snímanie FMS (J1939/CAN) dát
