HW FMC 650

Zariadenie typu FMB632 patrí medzi profesionálnejšie hardwérové riešenia na monitorovanie polohy a prevádzky nákladných motorových vozidiel a autobusov. Monitorovacie zariadenie typu FMB632 je vybavené s GSM modemom a kombinovaným GLONASS / GPS / GALILEO satelitným prijímačom. Okrem polohy a rýchlosti motorového vozidla zaznamenáva aj prevádzkové dáta z jeho FMS (J1939/CAN) zbernice. Snímanie FMS dát z J1939/CAN zbernice môže byť aj bezkontaktné prostredníctvom modulu S-CAN. V prípade straty spojenia je schopné uchovať až 16.000 záznamov. Okrem zapaľovania je schopné sledovať a zaznamenávať 3 digitálne (0/1) a 4 analógové vstupy a v prípade detekcie zmeny stavu odoslať dátovú alebo SMS správu. Okrem toho je schopné riadiť až 4 digitálne (0/1) výstupy. Vďaka technológii 1-Wire® podporuje identifikáciu vodičov pomocou bezkontaktných Dallas čipov. Navyše umožňuje pripojenie až dvoch nezávislých externých zariadení komunikujúcich cez RS232 sériové rozhranie. V prípade jeho rozšírenia o K-Line modul podporuje aj vzdialené sťahovanie dát z digitálnych tachografov a kariet vodičov. Štandardne je dodávané dobíjateľnou záložnou Ni-MH batériou o kapacite 550mAh. Má v sebe zaintegrovanú funkciu záznamu ECO / GREEN Driving.

Základné funkcie

• Lokalizácia v reálnom čase GLONASS / GPS / GALILEO satelitným prijímačom

• Monitorovanie a záznam polohy, času, rýchlosti, prejdenej dráhy, smeru jazdy (uhla), zapaľovania a ďalších digitálnych a analógových vstupov

• Komunikácia so serverom cez mobilnú dátovú GPRS sieť (TCP alebo UDP protokol)

• Vyvolanie udalosti v prípade detekcie zmeny na digitálnych vstupov alebo v prípade detekcie zmeny na snímači zrýchlenia (GPRS alebo SMS notifikácia)

• Vyvolanie zmeny na digitálnom výstupe (ovládanie relé spínačov)

• Geofencing - 5 nastaviteľných oblastí (štvorec/kruh) v rámci sledovania vstupov a výstupov

• Úsporný režim (šetrenie autobatérie)

• FOTA aktualizácia firmwaru cez GPRS

• Snímanie  otrasu, nárazu, zmeny smeru pohybu ...

• Identifikácia vodičov technológiou 1-Wire® (ID DALLAS kľúčom)

• Čítanie dát z CAN rozhrania vozidla (spotreba, otáčky motora, rýchlosť,  teplota chladiacej kvapaliny ...) priamo, alebo nepriamo cez S-CAN modul

• Možnosť prepojenie s externými zariadeniami cez dátové rozhranie RS232 (GARMIN FMI, RFID čítačka, plavák na meranie stavu paliva v nádrži, ...)

TECHNOLOGY

• 3G

• GNSS

• GPRS

• SMS

 HARDWARE

• External GSM antenna

• External GNSS antenna

• CAN J1939

• CAN J1708

• RS232 – 2

• RS485 – 1

• DIN – digital input – 4

• AIN - analog input – 3

• DOUT – 4

• 1-Wire® – 1

• Accelerometer

• Battery – 550mAh Ni-MH 8,4V

• IP41

• 1MB memory

• Micro SD

• 10 - 30V

• K-Line

• Overvoltage protection

• 2x SIM Card (Dual-SIM)

• USB 2.0 Interface

FIRMWARE

• NITZ time synch.

• TachoWeb synch.

• iButton Notification

• LV-CAN support

• ALL-CAN support

• Ignition detection

• Geo-fence

• Sleep/Deep sleep

• Overspeeding detection

• FOTA

• Remote Log

• Garmin

• GPRS commands

• RFID RS232

• RFID 1-Wire®

• iButton 1-Wire®

• 1-Wire®

• Immobilizer

• Eco driving

• Green driving

• Fuel monitoring LLS (analog)

• Fuel monitoring CAN FMS

• Fuel counter

• DDD download and Tacho online data

• Jamming detection

• NTP time synch.

• GNSS unplug detection

• Transparent mode (RS232)

• SMS event

• Idling detection

• Odometer

• Trip detection

• Profiles

• Integrated scenarios

• Remote configuration over SMS

• Offline tracking

• Auto Geofencing

Technická špecifikácia

GSM/GPRS/3G:

• UMTS/HSPA+, GSM/GPRS/EDGE module

• UMTS/HSPA+ bands 800/850, 900, 1700, 1900, 2100 MHz

• GSM/GPRS/EDGE bands 850, 900, 1800, 1900 MHz

• HSPA+ data up to 21.0 Mbps downlink

• HSPA+ data up to 5.76 Mbps uplink

• HSPA+ data up to 7.2 Mbps downlink

• HSPA+ data up to 5.76 Mbps uplink

• UMTS uplink / downlink up to 384 Kbps

• EDGE uplink up to 236.8 Kbps, downlink up to 296 Kbps

• GPRS and EDGE class 33

• SMS (text, data)

GNSS:

• NMEA, GGA, GGL, GSA, GSV, RMC, VTG protocol compatible

• 32 channel GNSS receiver

• -162 dBm tracking Sensitivity

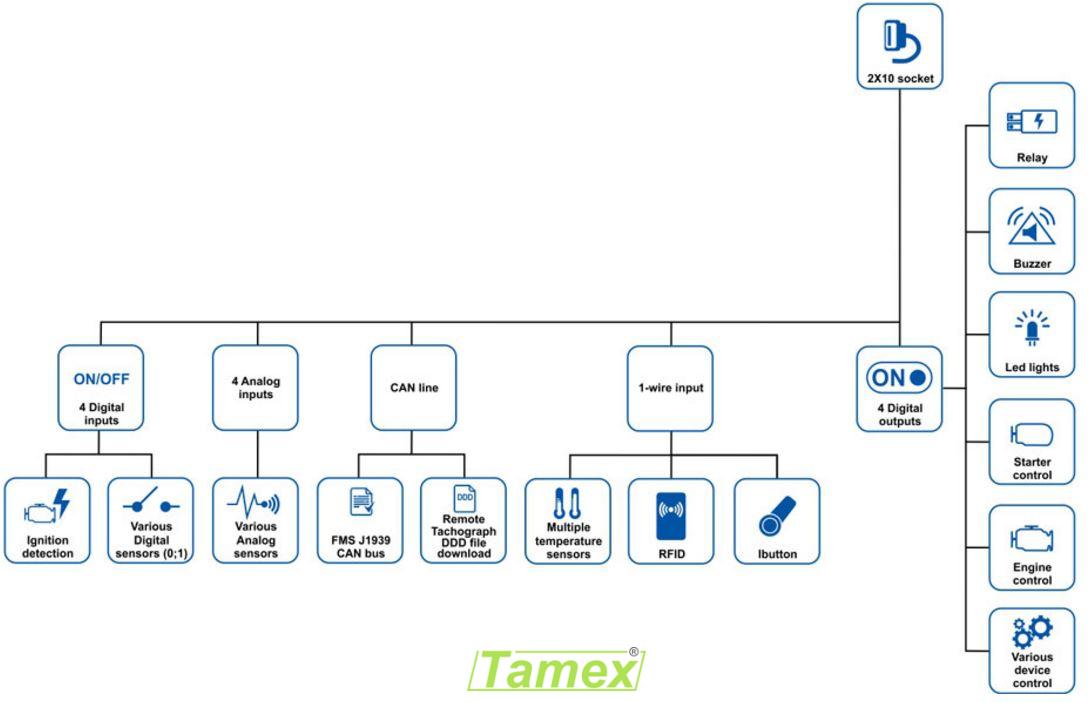

Interface:

• Integrated KLINE

• Dual CAN J1939

• J1708 CAN

• RS485 and 2x RS232 support

• 4 Digital Inputs for object status monitoring

• 4 Digital Open-collector Outputs (controlling external relays, LED, buzzers, etc.)

• 3 Analog Inputs

• 1-wire interface

• Ni-Mh 550 mAh internal battery

• MicroSD card

• 2 status LED

• Dimensions: L(104,1mm)xW(76,8mm)xH(31,5mm)

• Configuration and firmware update (via FOTA and USB cable)

• External GSM antenna for higher sensitivity

• External GNSS antenna for higher sensitivity

S-CAN modul na bezkontaktné snímanie FMS (J1939/CAN) dát
